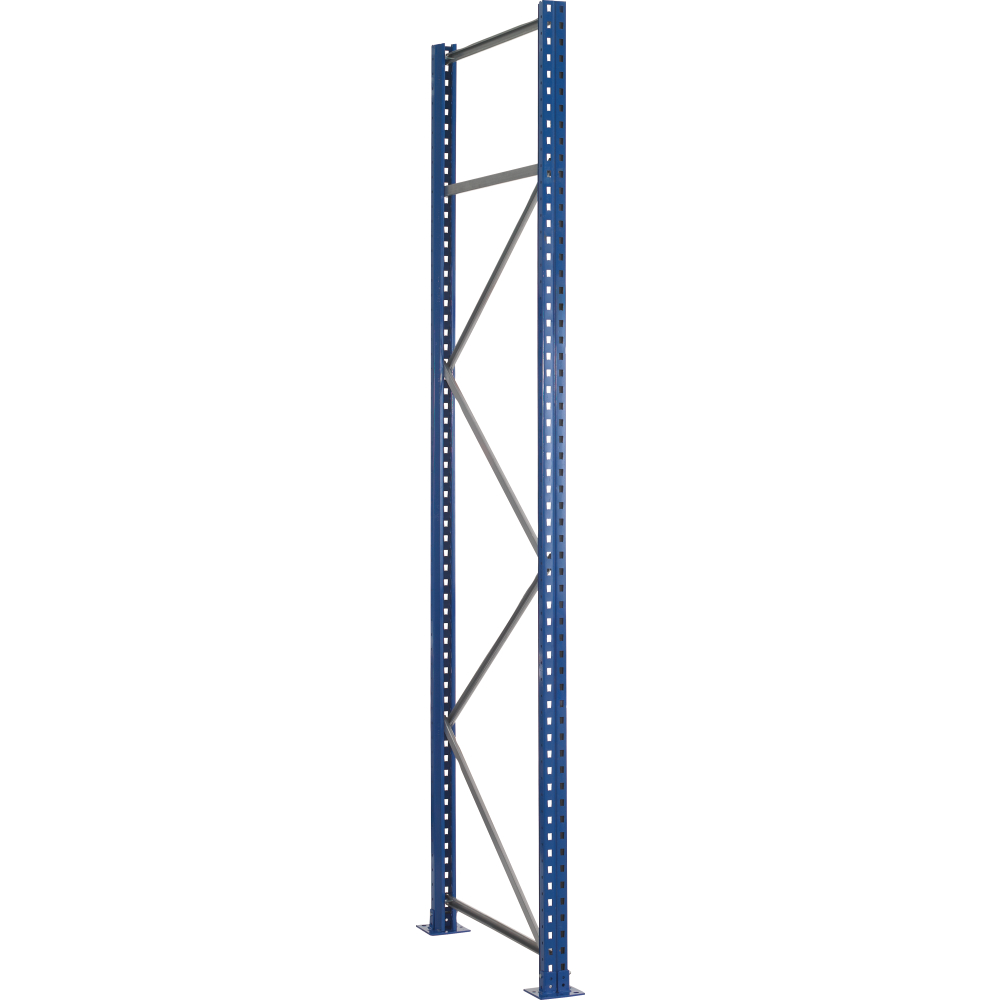

Palettenregale Rahmen S610-M18-U 4500x1100

Rahmen für Palettenregale, Rahmentiefe 1100 mm Dieses Regal ist zur Bestückung und Entnahme mit Lagerbediengeräten geeignet. • Unmontierte Ständerrahmen/Einzelkomponenten • Längs- und Quereinlagerung möglich • Besonders standfest durch Fachwerkverstrebungen in den Rahmen • Rahmenzwischenhöhen und Holmzwischenlängen lieferbar • Durchlauf-, Einfahr- und Drive-In-Regale auf Anfrage lieferbar • Optimale Lagerung von Flachpaletten, Gitterboxen u. Ä. durch vielfältiges Systemzubehör • Berechnung nach DIN EN 15512 • Rahmenhöhe (einteilig): bis 5000 mm (optional bis 12000 mm erhältlich) • Feldlast: bis 24500 kg • Holmlänge: bis 3600 mm • Holmprofil: Kastenprofil, N-Auflage • Oberfläche: pulverbeschichtet • Ständer: blau • Holme: orange • Fachwerk: sendzimirverzinkt • Raster Höhenverstellung: 50 mm • Raster Rahmenzwischenhöhen: 50 mm • Aussteifung: Holme Planungshinweis: Gesamtlänge des Regals: Ständerrahmen S610-M18-U Summe aller Fachbreiten + Ständerzahl x 86 mm Ständerrahmen S625-A18 Summe aller Fachbreiten + Ständerzahl x 110 mm Wichtige Größen für die Planung: • Palettengewicht • Abmaße des Lagergutes/Palettenhöhe • Holmlänge • Anzahl der Lagerebenen je Feld • Rahmenhöhe (Raumhöhe) • Art des Bediengerätes Technische Bestimmungen zum Aufbau eines Palettenregals: • Außenständer müssen bei Gängen und Verkehrswegen mindestens 500 mm höher als die oberste Lagerebene sein, um Gänge gegen herabfallendes Lagergut zu sichern • Durchfahrten und Überbauten müssen mit einer geschlossenen Ebene (z. B. Gitterroste, Drahtgitterauflagen, Spanplatten) versehen sein • Die lichte Durchgangshöhe muss mindestens 2100 mm betragen • Ist der Abstand zwischen den Paletten im Doppelregal kleiner als 100 mm sind Durchschubsicherungen vorzusehen • Bei Außenständern und Durchfahrten müssen Rammschutzecken gemäß DGUV 108-007 (BGR 234) montiert werden • Bei frei im Raum stehenden Einzelregalen und bei an Verkehrsflächen angrenzenden sind rückseitig Gitterrückwände gegen Herabfallen des Lagergutes vorzusehen • Betongüte: mindestens C20/25 nach DIN EN 206-1 (DIN 1045-2), Betonstärke mindestens 200 mm • An jeder Regalanlage sind Traglastschilder anzubringen • Die Angaben gelten nur für gleichmäßig verteilte Last • Ab 7500 mm Oberkante Lagergut ist die jeweilige Landesbauverordnung der einzelnen Bundesländer vom Betreiber zu beachten, genauso wie alle übrigen baurechtlichen Regelungen • Alle Lastangaben gelten nur für Innenaufstellung, Erdbebenlasten sowie Wind- und Schneelasten sind nicht berücksichtigt und müssen separat angefragt werden
