Flachstahlschere
schneidet Flachstahl verformungsarm bis 350 x 13 mm
L-Stahl, 45°-Schnitt bis 100 x 8 mm
Messerschnittlänge 370 mm
Arbeitshöhe 734 mm
Profil- und Stabstahlschere
Scherquerschnitt max. 1550 mm²
Hub, stufenlos einstellbar 10 – 36 mm
schert mit Standardmessern 90°
L-Stahl, 90°-Schnitt bis 100 x 8 mm
Rundstahl 32 + 17 mm
Vierkantstahl 30 + 18 mm
schert mit Sondermessern
U-Stahl, 90°-Schnitt bis 100 mm
Doppel-T-Stahl, 90°-Schnitt bis 100 mm
Arbeitshöhe (Mitte Messerkreuz) 1059 mm

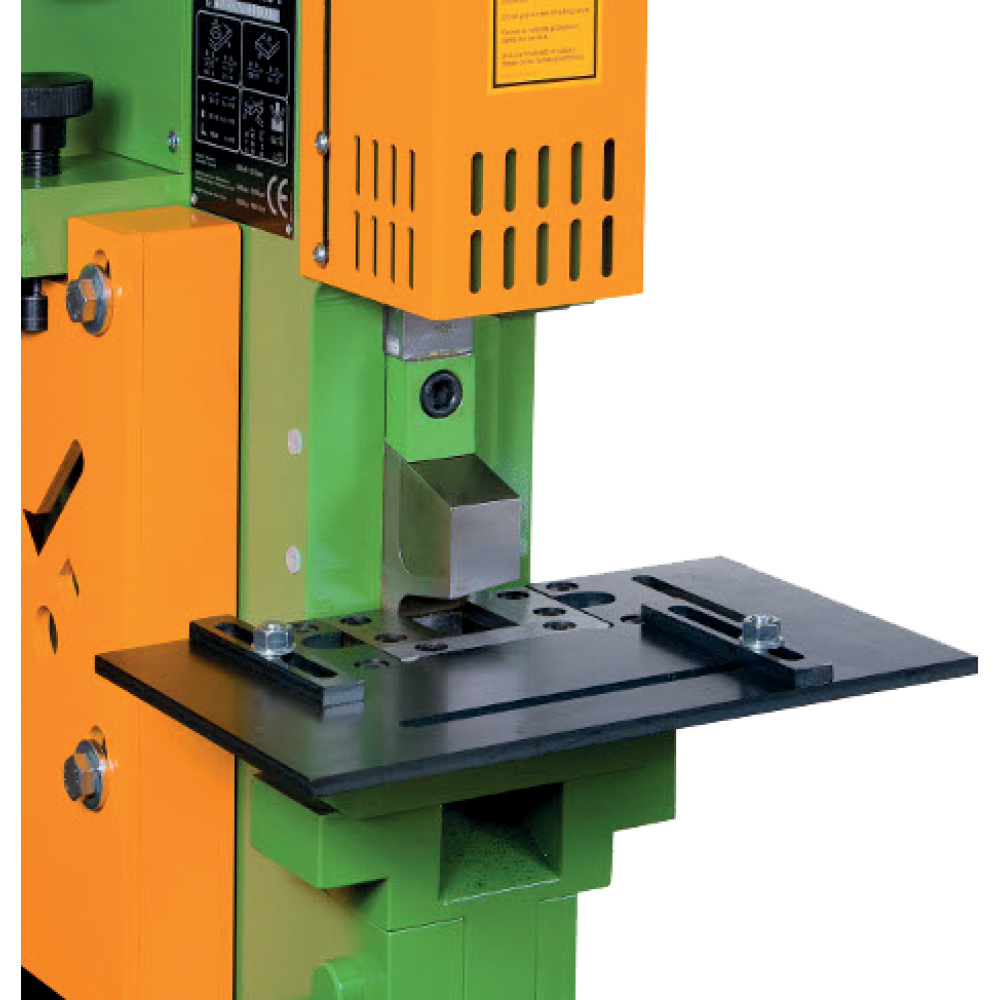

Vierkant-Ausklinker
Bleche bis 10 mm
L-Stahl bis 55 x 10 mm
U-Stahl, im Flansch 80 – 120 mm
Doppel-T-Stahl, im Flansch 80 – 120 mm
Klinkbreite 44,5 mm
Klinktiefe 50 mm

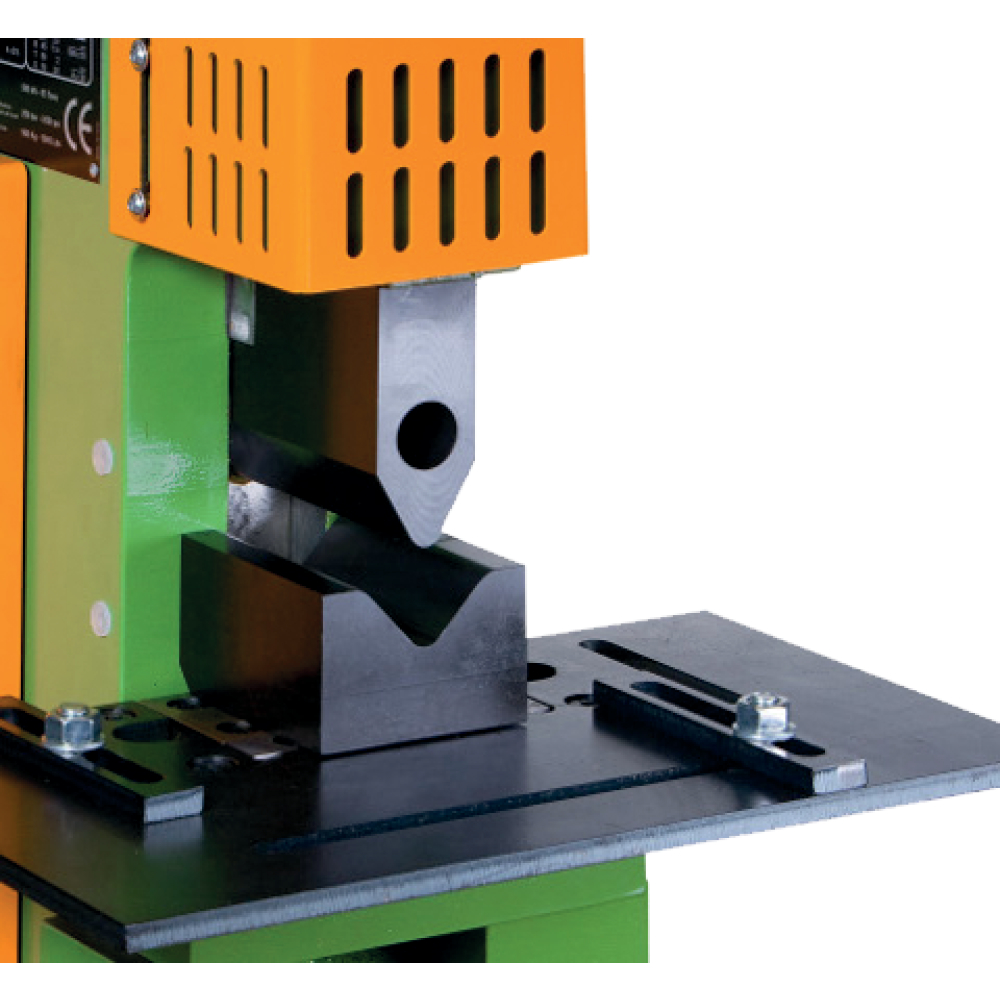

Biegewerkzeug
Flachstahl bis 100 x 10 mm
Biegestempel 60°, R=8
Biegematrize 85°, R=8, T=115
Arbeitshöhe 1035 mm

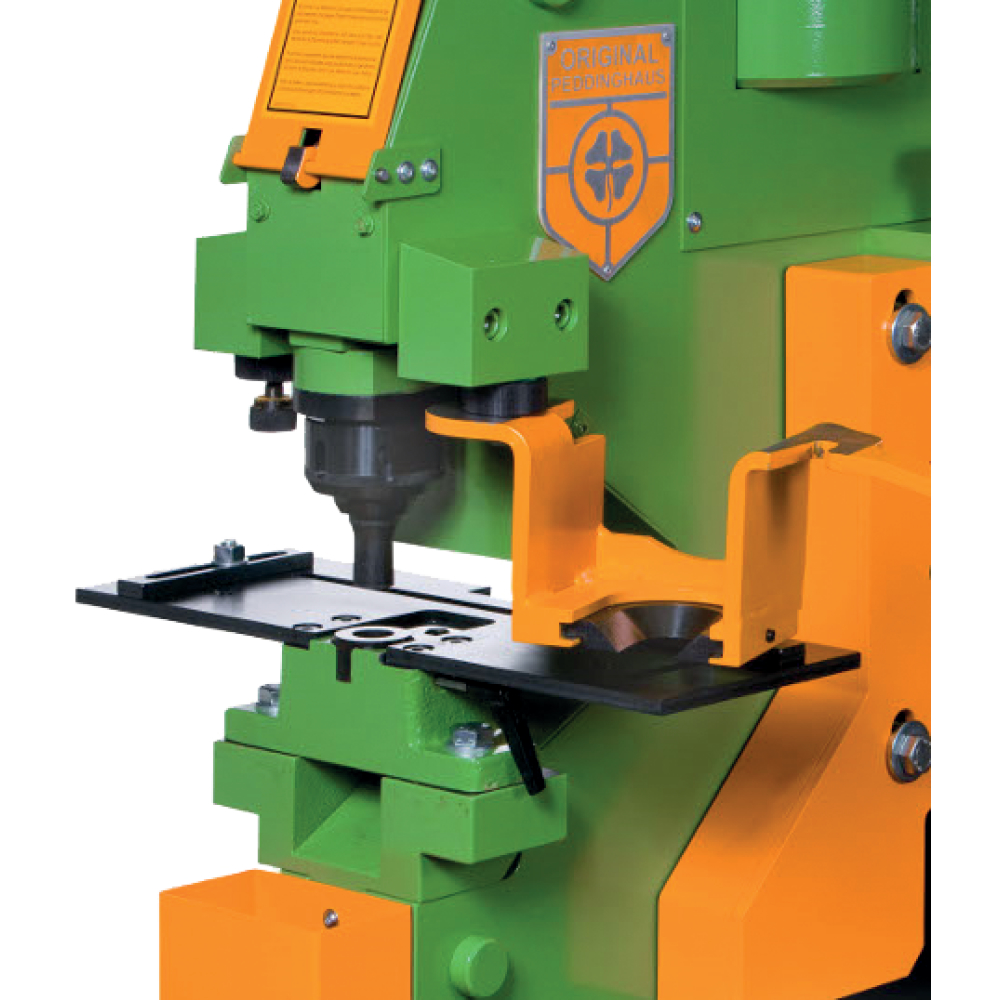

Lochstanze
Stanzkraft 500 kN
Hub, stufenlos einstellbar 10 – 36 mm
Stanzausladung 203 mm
Arbeitshöhe 1035 mm
locht mit Normal-Stanzvorrichtung bis Ø 31 mm in 12
locht mit Sonder-Stanzvorrichtung SV 58 bis Ø 58 mm in 7
locht mit Sonder-Stanzvorrichtung SV 65 bis Ø 65 mm in 6
Lieferumfang: Flachstahlmesser, 375 mm lang, mit vier Schneidkanten, auch für Winkelstahlabschnitt 45°, Materialauflagetisch mit Anschlagleiste an der Flachstahlschere, Profilstahlmesser zum Schneiden von Winkelstahl 90° sowie Rundstahl und Vierkantstahl, Stempel-Schnellwechsel-Vorrichtung bis 31 mm Ø, für grüne Serie, Materialauflagetisch an der Lochstanze, Abstreifer, schwenkbar, Vierkant-Ausklinkvorrichtung einschließlich Biegewerkzeug, Materialauflagetisch für die Ausklinkvorrichtung, Fußtaster und elektrische Bedienelemente, Steckvorrichtung für externe Einrückung, z. B. elektr. Längenanschlag, Hydraulikaggregat, integriert
Breite
680 mm
Gewicht
820 kg
Höhe
1680 mm
Länge
1000 mm
Nennaufnahme
4000 W
Spannung
400 V
Ölfüllung
45 l
